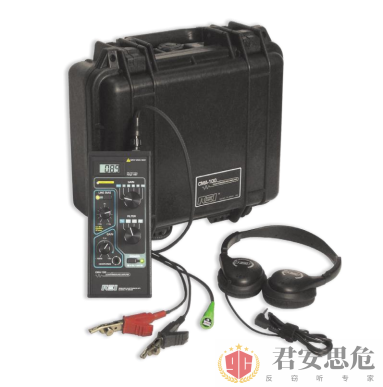

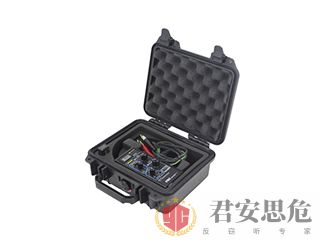

CMA-100线路音频探测器

　　CMA-100线路音频探测器一款理想的检查线路音频泄露的工具。

　　可以使用CMA100检测的一些场景包括：

　　1.废弃的电话线或者网线被连接了麦克风。

　　2.固定电话内部加装了麦克风。

　　3.其他在用线缆也可能被加装麦克风，比如空调线路，消防线路以及安防用的线路等。

　　4.许多数字电话系统由于电话机内的串扰而在线路上发生音频泄漏。CMA可用于检测此类音频泄露。

　　5.电话会议麦克风有时会在用户不知情的情况下保持活动状态。 CMA-100 可以直接和被怀疑的线缆连接(注意交流电压不超过 40 V，直流电压不超过250 V)，如果线路上有音频传输，就可以通过CMA100截获。

　　此外，如果线路上有视频信号传输，则可以通过 CMA 听到和识别视频同步脉冲声音。

　　电压检测

　　未知线路在进行音频信号检测前、需要用外用表对线路电压进行测量，防止其超过CMA的承受能力。不过，如果是对已知低电压线缆进行检测，比如电话线，网线，门禁线缆等，可以将CMA 直接与线缆连接，同时线缆上的电压将在设备显示屏上显示。

　　单线缆与双平衡线缆(双绞线)的连接

　　CMA-100为用户提供了与单线缆系统(例如同轴线缆)或者双平衡绞线线缆(例如电话线，网线等)相连接的功能。根据系统的不同，具体连接方法如下:

　　1. 单线缆系统

　　●将绿色地线接头接到黑色接头

　　●将黑色接头接到线缆的接地端

　　●将红色接头接到被测线缆上进行测试

　　2.双平衡绞线系统

　　●将绿色地线接头接到周围地线，如果没有地线，不要将绿色接头接到任何其它地方

　　●将黑色接头与被测线缆的一根连接

　　●将红色接头与被测线缆的另一根相连

　　音频信号能量等级

　　输入的音频信号的电压或频率等都会根据测试系统的不同而有很大的变化。CMA-10内置了2套系统用来自动应对不同的输入信号。输入信号自动衰减器是用来避免当输入信号电压值超过 300mv的时候发生失真。

　　除了衰减器、更加重要的是增益自动控制功能，其自带105DB的动态响应范围。基本上来说，综合这两套系统，CMA-100可以自动适应输入信号电压范围2mv-300mv。

　　强信号干扰

　　如果输入的音频信号伴随着40V以上的交流电，那么音频信号将会被覆盖。

　　信号频率干扰

　　建筑物内部的线缆很容易受到外界电磁噪音源的干扰，最常见的干扰噪声源就是交流电线。交流电线是50HZ或者60HZ的基带频率，不过这些交流电频率也会引起谐波干扰，比如在100HZ/120HZ或者150HZ/16HZ，最高可能会达到200HZ/24HZ。正因为这个原因，CMA-100内置了一个高通滤波器，能够滤掉低于 320HZ 的音频噪音信号。

　　同时，除了电源线干扰，高频电磁信号也可能对输入的音频信号产生干扰。这种高频电磁干扰可能来源于一些设备内部，比如电脑，传真机，数字电话系统等。因此，CMA-10O 内置了一个低通滤波器，能够滤掉 3200HZ 以上的电磁噪音信号。

　　直流偏压提供

　　使用驻极体麦克风进行监听是非常常见的现象，同时这类麦克风需要直流电压提供工作动力。因此，在对被怀疑的线缆进行检测的时候，如果线缆上没有任何电压，建议对线缆进行人为添加偏压，以便激活隐藏的窃听器。在开启偏压之前，要确定线缆上没有任何的电压。在确定没有任何电压之后，打开偏压开启开关，然后慢慢的旋转调节旋钮，可以尝试正负偏压都逐渐加载，然后通过耳机听是否有窃听器存在。

　　技术规格：

　　输入阻抗：50k欧姆

　　前置放大器自动衰减器：0–40dB

　　动态范围：最小145DB

　　手动增益控制：0.25,50,75,100DB

　　耳机增益控制：0 -15DB

　　最大系统增益:

　　手动模式下为115dB，自动模式下为120dB

　　频率响应：25Hz-44KHz

　　高通滤波器：320Hz-44KHz

　　低通滤波器：25Hz-3.2KHz

　　带通滤波器：320Hz-3.2KHz

　　耳机音频输出：16欧姆,

　　LINEOUT音频输出：600欧姆

　　偏压控制:±14.5VDC，最大5mA

　　数字电压表：±199.9VAC/DC

　　电池：9 V碱性

　　最大输入电压：250AC/DC

　　尺寸：185.4mmx69.8mmx 44.5mm

　　重量：343 克
